實際生產過程中，汽車零部件的重要尺寸特征，需要通過三坐標測量?jī)x來提取、檢測相關數據，檢具測量支架可以輔助測量?jī)x對汽車產品精確定位，完成具體位置的詳細測量。檢具測量支架，一般按車身坐標系專門設計制造，其定位基準應符合GD＆T圖紙要求；同時必須包含用于建立和檢測測量支架本身精度的基準面或基準孔。測量支架能夠根據有效的產品圖紙和CAD數據來合理地測量零件的所有數據，借助于三坐標測量機還可以對測量支架進行校驗和鑒定。

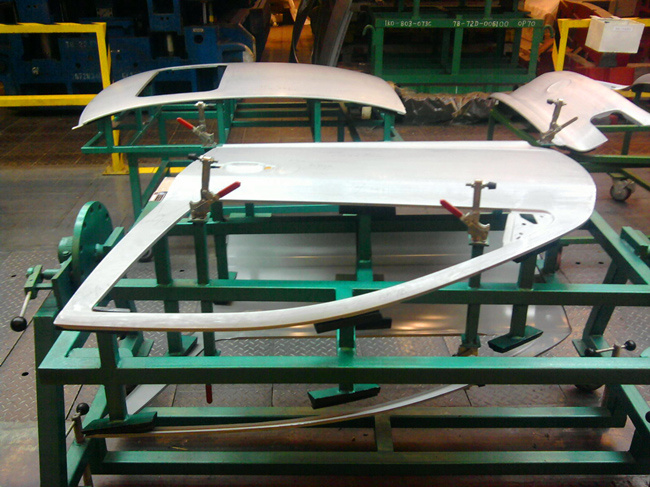

                                                                                                                                     L-CAR三角窗測量樣架

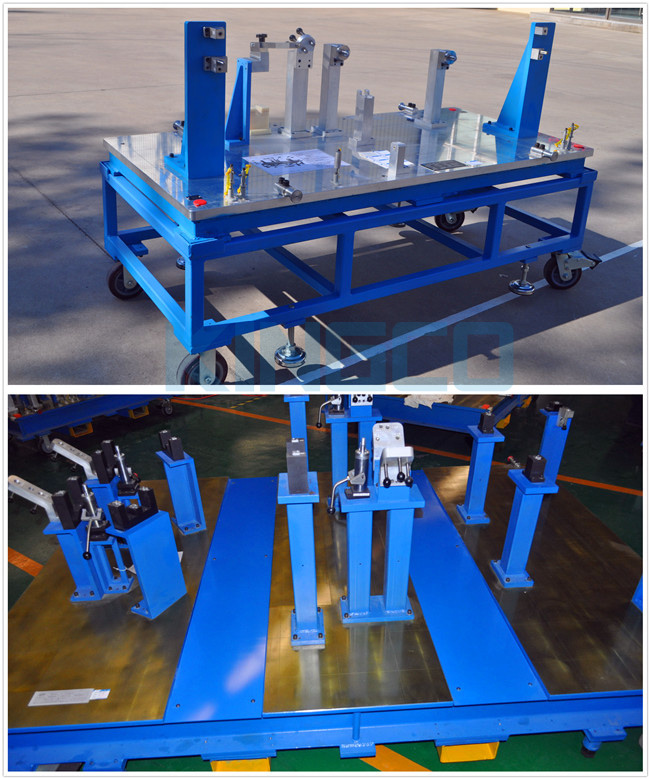

                                                                                                                     京科制作儀表板和地板測量樣架

　　汽車檢具測量樣架，分為尺寸精度檢測支架和外觀質量檢測支架兩種，或者在一套測量支架上同時實現這兩種功能的檢測使用。較汽車檢具，檢驗支架的加工周期更短，產品可檢測的精度也更高，主要由三部分組成：-骨架和底座部分；型體部分；功能件(包括: 快速夾頭，定位銷等) 。測量支架由數控加工完成后，需要把產品放在測量支架上通過三坐標測量?jī)x來詳細打點測量。測量支架的制作，通常用金屬材質加工，表面可以噴涂或氧化。對于有些檢具結構沒法直接放到三坐標上檢測的，測量支架可以協助完成產品特殊結構或細小部件的精確檢測。與汽車檢具類似，北京京科制作的測量支架底板上同樣配備了定位銷、鎖緊銷、操作說明書、坐標百格線、銘牌等附件。

　　測量支架的主要功能是定位和正確支撐作用，同時盡量便于三坐標測量，避免干涉和測量不到的地方。如果客戶確實需要檢測功能的話，可以在測量支架上進行適當增加。
