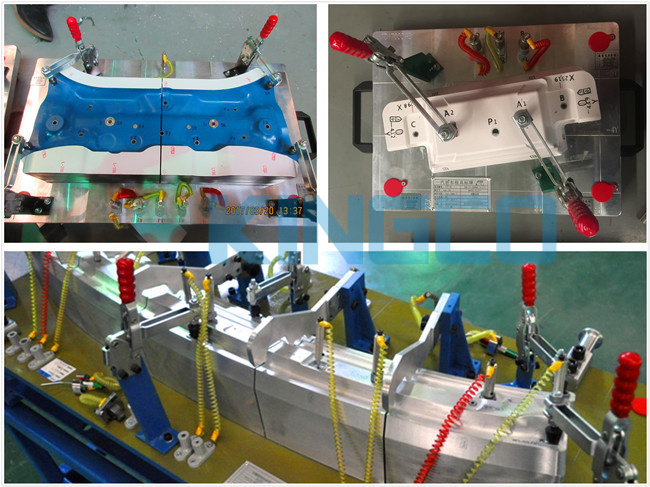

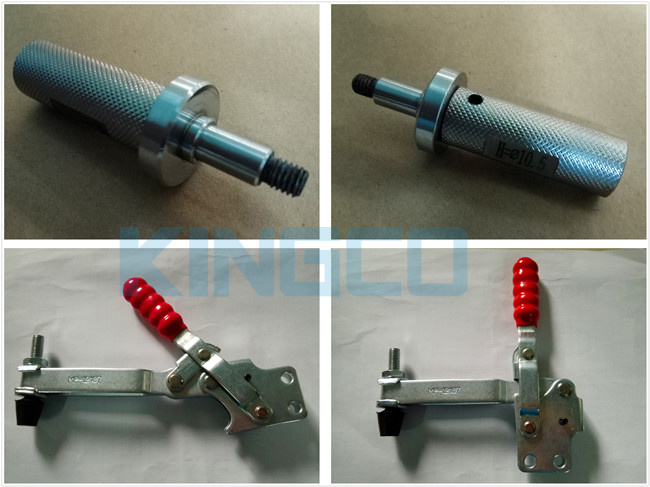

檢具一般由底座、本體、定位元件、測量元件、夾緊裝置等組成。最常用的快速夾鉗，分為豎直手柄夾鉗和水平手柄夾鉗，還有磁性夾緊、氣動夾緊等。





　　夾緊裝置的作用是保證被測零件定位的可靠性，通常直接用螺栓固定于檢具底座上表面的適當位置或通過焊接梁或鑄梁過渡連接。為了固定零件, 在定位面和支撐面區域必須配置快速夾頭或磁鐵。對于小型檢具，如果沒有足夠的空間安裝夾頭允許采用磁鐵。磁鐵應嵌入支承面或設置在支承面兩側，且應低于支承面0.1mm。夾緊結構要輕巧，便于零件裝卸；具有足夠的剛性，可以有效控制零件的變形情況。夾頭與基準面必須保證垂直，方向偏差一般≤5°，個別弧形面允許≤10°。





　　夾頭裝置使用的注意事項：

1） 夾頭松開并恢復起始位置狀態下，必須有足夠的空間保證零件無干擾地安放和取走。

2） 有足夠的空間提供夾頭在檢具上實現空間無干擾曲線運動，同一檢具上所有夾頭的運動軌跡必需互不干涉。

3） 夾頭結構必須牢固，有防旋轉結構，不能出現左右晃動的情況。





　　三坐標測量機可以測量到RPS定位面的中心點。所以夾鉗臂不應超過RPS定位面的中心點，否則三坐標探頭將會被夾鉗臂擋住而影響測量。當檢具作為測量支架使用時，必須保證測量探針在夾頭夾固或松開狀態下，能夠無干擾地接觸RPS面的中點，為此，在設計夾頭結構時，須將其設計成U形結構，但U型夾頭內徑要大于6.5mm，同時夾頭寬度要達到所需強度。

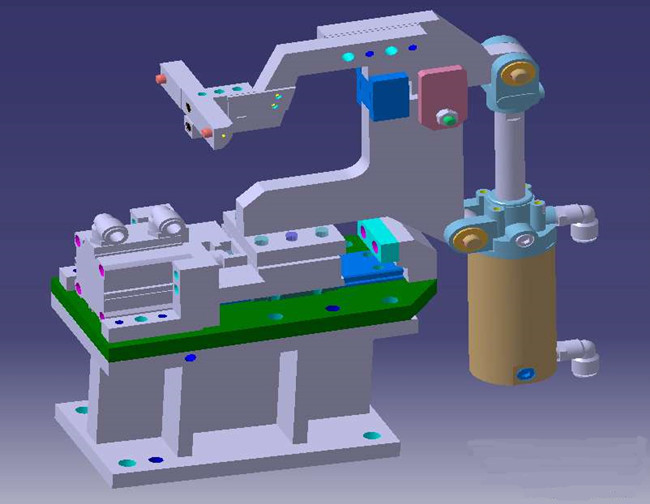

　　現有的汽車檢具，通常安裝快速夾鉗從工件的外表面進行壓緊固定，但有些構件受到形狀的的限制，需要從內部或側面進行定位。原則上每一個定位面的地方都需要有一個夾緊，夾緊點應位于定位面的中心，夾緊器夾緊方向應與定位面的法向一致。定位面的角度與夾緊器支撐面的角度小于5度可忽略不計，如大于5度則應使夾緊器夾緊方向與定位面法向一致。京科興業科技公司憑借優良的產品品質和完善的售后服務體系，贏得北京奔馳、北京現代、北汽福田、北京汽車、一汽大眾、一汽豐田、一汽馬自達、長城、神龍、奇瑞、江淮等知名企業的高度評價和信賴，京科汽車零部件檢具業務，已與30多個世界500強企業建立了良好的戰略合作伙伴關系。
