汽車車身零件特點及檢具設計原則

汽車車身零件特點

　　汽車的車身由眾多的零件組成，包括焊接件、沖壓件等，車身零件具有曲面多、構造復雜、形狀不規則、體積大、重量重等特點。由于汽車的零件中，沖焊件占到了非常大的比例。對汽車的質量和安全具有決定性的作用，所以對其精準度和質量要求很高。因此檢具可以快速的測量出車身零件的尺寸大小，及時發現車身零件的不符合項，快速根據測量結果分析出問題產生的原因，然后制定出具有針對性的整改措施。因此，檢具具有操作簡便方便、易于修改變更、不會對零件造成損傷、適合快速大批量的檢查零件等優點。

　　汽車車身零件檢具設計原則

　　在制造一個好的檢具之前，要先制定一個好的檢具方案，而好的檢具應該具備以下特點：

　?。?）應滿足圖紙測量要素完整性。設計人員在接到檢具的開發任務之后，要充分了解GD&T圖上定位和檢測要求，了解幾何尺寸以及公差圖紙等，設計出的檢具無特殊說明需包含圖紙要求所有檢測要素。

　　（2）應具有足夠的測量精度。檢具不是一次性工具，而是一種長期使用的量具，因此設計人員在設計的時候要考慮到檢具自身的重力、使用環境和變形等因素的影響，從結構的設計和材料的選擇上來保證檢具的精準度機器穩定性。

　?。?）應具有足夠的測量效率。人機工程，在設計檢具的時候，原則上要求檢具內容要和車身坐標系的位置保持一致，特殊情況下可以旋轉90°或是180°，還要考慮操作人員的地域身高和操作習慣等因素，選擇合適的檢具擺放位置及檢具高度，目的是保持操作的方便性。

（4）應具有經濟性。

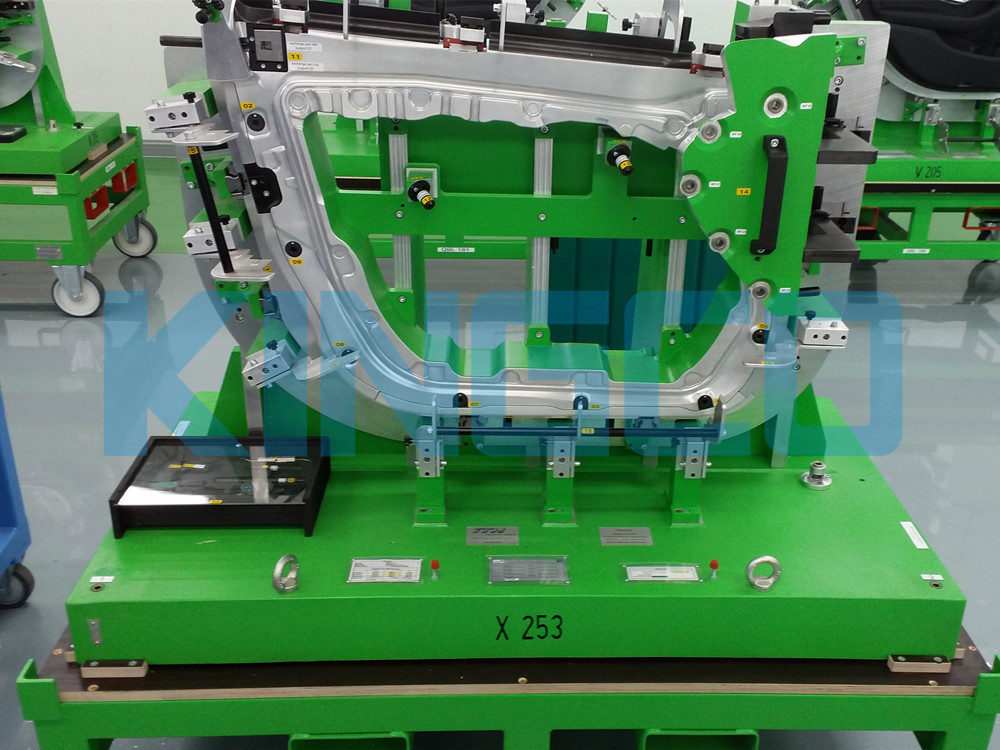

北京京科檢具制作公司擁有全套檢具設計、制造、裝配、調試、測量的綜合實力，專業加工生產各類汽車金屬沖壓件檢具和注塑件檢具，生產的沖壓件檢具有：車門總成檢具、側圍總成檢具、發動機蓋總成檢具、地板總成檢具、側圍護板檢具等。
